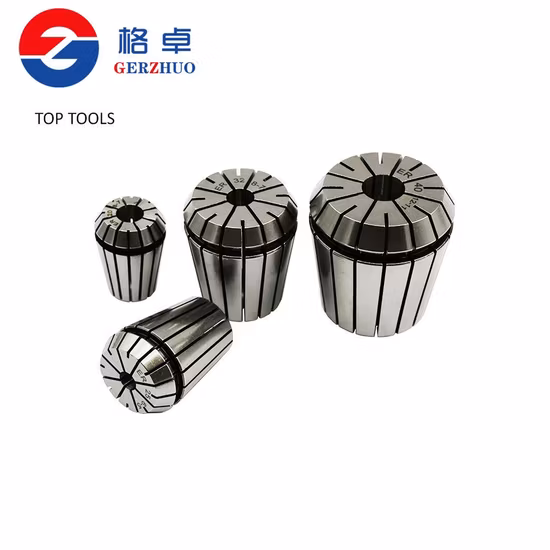

Piezas de herramientas CNC estándar de alta precisión Collet Er11

Información básica

N º de Modelo.	pinza ER11
Modo	Er08/11/16/20/25/32/40
Propiedad	Herramienta de Claping Collet
Exactitud	0,015 / 0,01 /0,008/0,005 Unidad mm
Inspección	Inspección del 100 % de la pinza
Paquete de transporte	Caja de plástico
Especificación	Diámetro interior de 1 mm a 26 mm
Marca comercial	Gerzhuo
Origen	Shandong, China (continental)
Capacidad de producción	1, 000, 000 Piezas/Año

Descripción del Producto

Piezas de herramientas CNC estándar de alta precisión Er11 Collet1, el descentramiento de nuestro collar ER está dentro de 0.005 mm-0.015 mm
2, pinza ER8, ER11, ER16, ER20, ER25, ER32, ER40 y ER50
3, fabricado en acero de alta calidad: 65Mn
4, embalaje: el embalaje interior es una caja de plástico o papel, el embalaje exterior es una caja de cartón.
5, suministra dos tipos de precisión común: 0.008 mm y 0.015 mm. La mayor precisión es de hasta 0,005 mm.
6, Inspección: 100% inspección de collet.

Uso
Se utiliza para operaciones de taladrado, fresado, taladrado, roscado, rectificado y grabado, etc.

Especificaciones técnicas

N º de Modelo.	dH7	D	D1	D2	L	L1	L2	L3	Capacidad recuperable
ER8	≥1.0-5.0	8	8.45	6.5	13.5	2.98	1.5	1.2	0.5
ER11	>1.0-7.0	11	11.5	9.5	18.0	3.8	2.5	2.0	0.5
ER16	≥1.0-2.5	dieciséis	17	13.8	27.5	6.26	4.0	2.7	0.5
	>2.5-10.0	dieciséis	17	13.8	27.5	6.26	4.0	2.7	1.0
ER20	≥1.0-2.5	20	21	17.4	31.5	6.36	4.8	2.8	0.5
	>2.5-13.0	20	21	17.4	31.5	6.36	4.8	2.8	1.0
ER25	≥1.0-2.5	25	26	22.0	34,0	6.66	5.0	3.1	0.5
	>2.5-16.0	25	26	22.0	34,0	6.66	5.0	3.1	1.0
ER32	≥2.0-2.5	32	33	29.2	40,0	7.16	5.5	3.6	0.5
	>2.5-20.0	32	33	29.2	40,0	7.16	5.5	3.6	1.0
ER40	≥3,0-26,0	40	41	36.2	46,0	7.66	7.0	4.1	1.0
ER50	≥6.0-10.0	50	52	46,0	60.0	12.6	8.5	5.5	1.0
	>10,0-34,0	50	52	46,0	60.0	12.6	8.5	5.5	1.2

Especificación del juego de pinzas ER

Modelo	Cantidad, piezas)	Dimensión
ER8	9	1-5mm(1,1.5,2,2.5,3,3.5,4,4.5,5mm)
ER11	5	3-7 mm (3, 4, 5, 6, 7 mm), si son 7 piezas, incluye 1 y 2 mm
ER16	8	3-10 mm (3,4,5,6,7,8,9,10 mm)
ER20	6	3-13 mm (3,4,6,8,10,13 mm)
	11	3-13 mm (3,4,5,6,7,8,9,10,11,12,13 mm)
ER25	7	4-16 mm (4,6,8,10,12,14,16 mm)
	15	2-16m(2,3,4,5,6,7,8,9,10,11,12,13,14,15,16mm)
ER32	6	6-20 mm (6,8,10,12,16,20 mm)
	11	4-20 mm (4,5,6,8,10,12,14,15,16,18,20 mm)
	18	3-20 mm (3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20 mm)
ER40	7	6-25 mm (6,8,10,12,16,20,25 mm)
	15	4-26mm(4,5,6,8,10,12,14,15,16,18,20,22,24,25,26mm)
	23	4-26 mm (4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26 mm)

Pinzas ER y ER-UP
Pinza de montaje
Inserte la ranura del collarín en el anillo excéntrico de la tuerca de sujeción en la marca en la parte inferior de la tuerca. Empuje el collar en la dirección de la flecha hasta que encaje en su lugar. Enrosque la tuerca con el collar en el portaherramientas. Recomendamos apretar la tuerca con una llave dinamométrica. Desmontaje del collarín
Después de destornillar la tuerca del portaherramientas, presione la cara del collar mientras simultáneamente empuja lateralmente la parte posterior del collar opuesto a la marca hasta que se desenganche de la tuerca de sujeción.



Proceso de producción

entrega y embalaje
Caja de papel o caja de plástico/PCS, o según los requisitos del cliente
Alrededor de 7-20 días

Nuestro servicio
1.Calidad. 2. Capacidad de producción rápida de pedidos grandes. 3. Ventas directas del fabricante verdadero. 4. La buena comunicación lo satisface al mejor nivel. 5. El espíritu cooperativo cuida su estrategia de marketing. 6. Soluciones flexibles para reducir sus costos.
7. Mejora sin parar en nuestro principal, calidad y servicio.
